Expansie vaten

n. klephuis schroefbus G 3/4” binnendraad kunststof keerklep wartelmoer puntstuk G 3/4” INLEIDING BONFIX B.V. levert messing expansievatkoppelingen onder de merknaam BONFIX. EXPANSIEVATKOPPELING De BONFIX expansievatkoppeling is bedoeld om, zonder de installatie af te tappen, een expansievat eenvoudig op zijn goede werking te controleren en indien nodig te vervangen. WERKING Dit product in het BONFIX-assortiment stelt u in staat een expansievat te testen en te vervangen zonder dat u de gehele cv-installatie hoeft af te tappen en weer te vullen wanneer u het expansievat heeft vervangen. Dat is mogelijk dankzij het feit dat deze koppeling zowel aan de cv-kant als bij de aansluiting op het expansievat is voorzien van een keerklep met O-ring afdichting. Dus géén verlies meer van vies cv-water in huis aangezien de koppeling aan de expansievatzijde buiten gedemonteerd kan worden. Met behulp van de zware 3-delige koppeling kan het expansievat zowel bij de montage als bij het verwijderen in dezelfde positie blijven, een belangrijk pluspunt in vergelijk met de gebruikelijke 2-delige modellen waarbij de monteur het vat in zijn geheel moet draaien om de koppeling te monteren. De montage is dus veel eenvoudiger, sneller en niet te vergeten schoner. MONTAGE 3-DELIGE EXPANSIEVATKOPPELING De G3/4” buitendraad van het puntstuk verpakken met hennep, teflon of een geschikte vloeibare pakking. Vervolgens monteren in de expansievatconsole of fitting aan de c.v.-installatiezijde. Het puntstuk is voorzien van gefreesde sleutelvlakken voor een eenvoudige montage. De G3/4” schroefbus van de expansievatkoppeling monteren op de verpakte buitendraad van het expansievat. Vervolgens de 2 messing delen in elkaar drukken en de wartel aandraaien. TOEPASSINGEN Voor expansievaten tot en met 25 liter. Gebruik bij montage passend gereedschap en voorkom beschadigingen. De productinformatie is vrijblijvend en onderhevig aan veranderingen. Het is de verantwoordelijkheid van de ontwerper om producten te kiezen, die geschikt zijn voor de gewenste toepassing. GARANTIE EN AANSPRAKELIJKHEID Garantie en aansprakelijkheid conform onze algemene voorwaarden. Schade veroorzaakt door spanningscorrosie valt niet binnen de productaansprakelijkheid

INSTALLATIEVOORSCHRIFT • Bevestig de console aan de muur • Demonteer de 3-delige expansievatkoppeling en monteer het losgekomen deel op de buitendraad van het expansievat. De buitendraad van het expansievat dient te worden afgedicht. Gebruik FittingFix PTFE afdichtingskoord (artikelnummer 81701) voor de meest duurzame en gebruiksvriendelijke oplossing • Monteer vervolgens het expansievat met het gemonteerde koppelingsdeel aan de bevestigde consolehuerig

INSTALLATIEVOORSCHRIFT • Bevestig de console aan de muur • Demonteer de 3-delige expansievatkoppeling en monteer het losgekomen deel op de buitendraad van het expansievat. De buitendraad van het expansievat dient te worden afgedicht. Gebruik FittingFix PTFE afdichtingskoord (artikelnummer 81701) voor de meest duurzame en gebruiksvriendelijke oplossing • Monteer vervolgens het expansievat met het gemonteerde koppelingsdeel aan de bevestigde consolehuerig

INSTALLATIEVOORSCHRIFT • Bevestig de console aan de muur • Demonteer de 3-delige expansievatkoppeling en monteer het losgekomen deel op de buitendraad van het expansievat. De buitendraad van het expansievat dient te worden afgedicht. Gebruik FittingFix PTFE afdichtingskoord (artikelnummer 81701) voor de meest duurzame en gebruiksvriendelijke oplossing • Monteer vervolgens het expansievat met het gemonteerde koppelingsdeel aan de bevestigde consolehuerig

INSTALLATIEVOORSCHRIFT • Bevestig de console aan de muur • Demonteer de 3-delige expansievatkoppeling en monteer het losgekomen deel op de buitendraad van het expansievat. De buitendraad van het expansievat dient te worden afgedicht. Gebruik FittingFix PTFE afdichtingskoord (artikelnummer 81701) voor de meest duurzame en gebruiksvriendelijke oplossing • Monteer vervolgens het expansievat met het gemonteerde koppelingsdeel aan de bevestigde consolehuerig

INSTALLATIEVOORSCHRIFT • Bevestig de console aan de muur • Demonteer de 3-delige expansievatkoppeling en monteer het losgekomen deel op de buitendraad van het expansievat. De buitendraad van het expansievat dient te worden afgedicht. Gebruik FittingFix PTFE afdichtingskoord (artikelnummer 81701) voor de meest duurzame en gebruiksvriendelijke oplossing • Monteer vervolgens het expansievat met het gemonteerde koppelingsdeel aan de bevestigde consolehuerig

INSTALLATIEVOORSCHRIFT • Bevestig de console aan de muur • Demonteer de 3-delige expansievatkoppeling en monteer het losgekomen deel op de buitendraad van het expansievat. De buitendraad van het expansievat dient te worden afgedicht. Gebruik FittingFix PTFE afdichtingskoord (artikelnummer 81701) voor de meest duurzame en gebruiksvriendelijke oplossing • Monteer vervolgens het expansievat met het gemonteerde koppelingsdeel aan de bevestigde consolehuerig

INSTALLATIEVOORSCHRIFT • Bevestig de console aan de muur • Demonteer de 3-delige expansievatkoppeling en monteer het losgekomen deel op de buitendraad van het expansievat. De buitendraad van het expansievat dient te worden afgedicht. Gebruik FittingFix PTFE afdichtingskoord (artikelnummer 81701) voor de meest duurzame en gebruiksvriendelijke oplossing • Monteer vervolgens het expansievat met het gemonteerde koppelingsdeel aan de bevestigde consolehuerig

INSTALLATIEVOORSCHRIFT • Bevestig de console aan de muur • Demonteer de 3-delige expansievatkoppeling en monteer het losgekomen deel op de buitendraad van het expansievat. De buitendraad van het expansievat dient te worden afgedicht. Gebruik FittingFix PTFE afdichtingskoord (artikelnummer 81701) voor de meest duurzame en gebruiksvriendelijke oplossing • Monteer vervolgens het expansievat met het gemonteerde koppelingsdeel aan de bevestigde consolehuerig

INSTALLATIEVOORSCHRIFT • Bevestig de console aan de muur • Demonteer de 3-delige expansievatkoppeling en monteer het losgekomen deel op de buitendraad van het expansievat. De buitendraad van het expansievat dient te worden afgedicht. Gebruik FittingFix PTFE afdichtingskoord (artikelnummer 81701) voor de meest duurzame en gebruiksvriendelijke oplossing • Monteer vervolgens het expansievat met het gemonteerde koppelingsdeel aan de bevestigde consolehuerig

INSTALLATIEVOORSCHRIFT • Bevestig de console aan de muur • Demonteer de 3-delige expansievatkoppeling en monteer het losgekomen deel op de buitendraad van het expansievat. De buitendraad van het expansievat dient te worden afgedicht. Gebruik FittingFix PTFE afdichtingskoord (artikelnummer 81701) voor de meest duurzame en gebruiksvriendelijke oplossing • Monteer vervolgens het expansievat met het gemonteerde koppelingsdeel aan de bevestigde consolehuerig

CV - AANSLUITPAKKET 18 LITER (ARTIKELNUMMER 99040) BESTAAT UIT: artikelnummer: 52805 BONFIX Inlaatcombinatie 15 knel - 8 bar artikelnummer: 52205 BONFIX Overstortventiel 1/2” buitendraad x 1/2” binnendraad artikelnummer: 94205 BONFIX Kogelvul- en aftapkraan 1/2” artikelnummer: 50805 BONFIX Gaskogelkraan 15 mm knel x 15 mm koppeling knel artikelnummer: 82741 BONFIX Knel puntstuk 1/2” x 15 mm artikelnummer: 31005 BONFIX Draaibare ontluchter 1/2” artikelnummer: 91210 / 35005 BONFIX Vulslangset 3,5 meter + BONFIX Ontluchtingssleutel artikelnummer: 99060 REFLEX Expansievat 18 liter / 1 bar artikelnummer: 99208 BONFIX Expansievatconsole 3 gats

CV - AANSLUITPAKKET 18 LITER (ARTIKELNUMMER 99040) BESTAAT UIT: artikelnummer: 52805 BONFIX Inlaatcombinatie 15 knel - 8 bar artikelnummer: 52205 BONFIX Overstortventiel 1/2” buitendraad x 1/2” binnendraad artikelnummer: 94205 BONFIX Kogelvul- en aftapkraan 1/2” artikelnummer: 50805 BONFIX Gaskogelkraan 15 mm knel x 15 mm koppeling knel artikelnummer: 82741 BONFIX Knel puntstuk 1/2” x 15 mm artikelnummer: 31005 BONFIX Draaibare ontluchter 1/2” artikelnummer: 91210 / 35005 BONFIX Vulslangset 3,5 meter + BONFIX Ontluchtingssleutel artikelnummer: 99060 REFLEX Expansievat 18 liter / 1 bar artikelnummer: 99208 BONFIX Expansievatconsole 3 gats

CV - AANSLUITPAKKET 18 LITER (ARTIKELNUMMER 99040) BESTAAT UIT: artikelnummer: 52805 BONFIX Inlaatcombinatie 15 knel - 8 bar artikelnummer: 52205 BONFIX Overstortventiel 1/2” buitendraad x 1/2” binnendraad artikelnummer: 94205 BONFIX Kogelvul- en aftapkraan 1/2” artikelnummer: 50805 BONFIX Gaskogelkraan 15 mm knel x 15 mm koppeling knel artikelnummer: 82741 BONFIX Knel puntstuk 1/2” x 15 mm artikelnummer: 31005 BONFIX Draaibare ontluchter 1/2” artikelnummer: 91210 / 35005 BONFIX Vulslangset 3,5 meter + BONFIX Ontluchtingssleutel artikelnummer: 99060 REFLEX Expansievat 18 liter / 1 bar artikelnummer: 99208 BONFIX Expansievatconsole 3 gats

CV - AANSLUITPAKKET 25 LITER (ARTIKELNUMMER 99044) BESTAAT UIT: artikelnummer: 52805 BONFIX Inlaatcombinatie 15 knel - 8 bar artikelnummer: 52205 BONFIX Overstortventiel 1/2” buitendraad x 1/2” binnendraad artikelnummer: 94205 BONFIX Kogelvul- en aftapkraan 1/2” artikelnummer: 50805 BONFIX Gaskogelkraan 15 mm knel x 15 mm koppeling knel artikelnummer: 82741 BONFIX Knel puntstuk 1/2” x 15 mm artikelnummer: 31005 BONFIX Draaibare ontluchter 1/2” artikelnummer: 91210 / 35005 BONFIX Vulslangset 3,5 meter + BONFIX Ontluchtingssleutel artikelnummer: 99068 REFLEX Expansievat 25 liter / 0,5 bar artikelnummer: 99208 BONFIX Expansievatconsole 3 gats

CV - AANSLUITPAKKET 25 LITER (ARTIKELNUMMER 99044) BESTAAT UIT: artikelnummer: 52805 BONFIX Inlaatcombinatie 15 knel - 8 bar artikelnummer: 52205 BONFIX Overstortventiel 1/2” buitendraad x 1/2” binnendraad artikelnummer: 94205 BONFIX Kogelvul- en aftapkraan 1/2” artikelnummer: 50805 BONFIX Gaskogelkraan 15 mm knel x 15 mm koppeling knel artikelnummer: 82741 BONFIX Knel puntstuk 1/2” x 15 mm artikelnummer: 31005 BONFIX Draaibare ontluchter 1/2” artikelnummer: 91210 / 35005 BONFIX Vulslangset 3,5 meter + BONFIX Ontluchtingssleutel artikelnummer: 99208 BONFIX Expansievatconsole 3 gats

CV - RENOVATIE-AANSLUITPAKKET (ARTIKELNUMMER 99050) BESTAAT UIT: artikelnummer: 52805 BONFIX Inlaatcombinatie 15 knel - 8 bar artikelnummer: 52205 BONFIX Overstortventiel 1/2” buitendraad x 1/2” binnendraad artikelnummer: 94205 BONFIX Kogelvul- en aftapkraan 1/2” artikelnummer: 50805 BONFIX Gaskogelkraan 15 mm knel x 15 mm koppeling knel artikelnummer: 91210 / 35005 BONFIX Vulslangset 3,5 meter + BONFIX Ontluchtingssleutel artikelnummer: 99060 REFLEX Expansievat 18 liter / 1 bar

CV - RENOVATIE-AANSLUITPAKKET (ARTIKELNUMMER 99050) BESTAAT UIT: artikelnummer: 52805 BONFIX Inlaatcombinatie 15 knel - 8 bar artikelnummer: 52205 BONFIX Overstortventiel 1/2” buitendraad x 1/2” binnendraad artikelnummer: 94205 BONFIX Kogelvul- en aftapkraan 1/2” artikelnummer: 50805 BONFIX Gaskogelkraan 15 mm knel x 15 mm koppeling knel artikelnummer: 91210 / 35005 BONFIX Vulslangset 3,5 meter + BONFIX Ontluchtingssleutel artikelnummer: 99060 REFLEX Expansievat 18 liter / 1 bar

CV - RENOVATIE-AANSLUITPAKKET (ARTIKELNUMMER 99050) BESTAAT UIT: artikelnummer: 52805 BONFIX Inlaatcombinatie 15 knel - 8 bar artikelnummer: 52205 BONFIX Overstortventiel 1/2” buitendraad x 1/2” binnendraad artikelnummer: 94205 BONFIX Kogelvul- en aftapkraan 1/2” artikelnummer: 50805 BONFIX Gaskogelkraan 15 mm knel x 15 mm koppeling knel artikelnummer: 91210 / 35005 BONFIX Vulslangset 3,5 meter + BONFIX Ontluchtingssleutel

De situatie vóór het vullen van de installatie • De voordruk van het vat is 1,0 bar • Het membraan ligt tegen de wand aan De verwarming in koude toestand, vuldruk is 1,5 bar • De voordruk in het expansievat dient minstens 0,5 bar lager te zijn dan de vuldruk ter plaatse van het vat in koude toestand • Het vat vult zich voor een klein gedeelte met water • De druk in zowel het watergedeelte (= de installatie) als het stikstofgedeelte is gelijk, oftewel 1,5 bar De verwarming gaat in bedrijf • Het expansiewater drukt het stikstofgas kussen verder samen. Hierdoor stijgt de druk in het verwarmingssysteem • De druk in zowel het watergedeelte als het stikstofgedeelte is gelijk, oftewel 2 bar De verwarming is in vol bedrijf • Er is een grote warmteafname, de ketel heeft een maximale warmteafgifte. De druk is nu gestegen tot ongeveer 0,5 bar onder de waarde waarop het overstortventiel opent • De druk in zowel het watergedeelte als het stikstofgedeelte is gelijk, oftewel 2,5 bar

De situatie vóór het vullen van de installatie • De voordruk van het vat is 1,0 bar • Het membraan ligt tegen de wand aan De verwarming in koude toestand, vuldruk is 1,5 bar • De voordruk in het expansievat dient minstens 0,5 bar lager te zijn dan de vuldruk ter plaatse van het vat in koude toestand • Het vat vult zich voor een klein gedeelte met water • De druk in zowel het watergedeelte (= de installatie) als het stikstofgedeelte is gelijk, oftewel 1,5 bar De verwarming gaat in bedrijf • Het expansiewater drukt het stikstofgas kussen verder samen. Hierdoor stijgt de druk in het verwarmingssysteem • De druk in zowel het watergedeelte als het stikstofgedeelte is gelijk, oftewel 2 bar De verwarming is in vol bedrijf • Er is een grote warmteafname, de ketel heeft een maximale warmteafgifte. De druk is nu gestegen tot ongeveer 0,5 bar onder de waarde waarop het overstortventiel opent • De druk in zowel het watergedeelte als het stikstofgedeelte is gelijk, oftewel 2,5 bar

De situatie vóór het vullen van de installatie • De voordruk van het vat is 1,0 bar • Het membraan ligt tegen de wand aan De verwarming in koude toestand, vuldruk is 1,5 bar • De voordruk in het expansievat dient minstens 0,5 bar lager te zijn dan de vuldruk ter plaatse van het vat in koude toestand • Het vat vult zich voor een klein gedeelte met water • De druk in zowel het watergedeelte (= de installatie) als het stikstofgedeelte is gelijk, oftewel 1,5 bar De verwarming gaat in bedrijf • Het expansiewater drukt het stikstofgas kussen verder samen. Hierdoor stijgt de druk in het verwarmingssysteem • De druk in zowel het watergedeelte als het stikstofgedeelte is gelijk, oftewel 2 bar De verwarming is in vol bedrijf • Er is een grote warmteafname, de ketel heeft een maximale warmteafgifte. De druk is nu gestegen tot ongeveer 0,5 bar onder de waarde waarop het overstortventiel opent • De druk in zowel het watergedeelte als het stikstofgedeelte is gelijk, oftewel 2,5 bar

De situatie vóór het vullen van de installatie • De voordruk van het vat is 1,0 bar • Het membraan ligt tegen de wand aan De verwarming in koude toestand, vuldruk is 1,5 bar • De voordruk in het expansievat dient minstens 0,5 bar lager te zijn dan de vuldruk ter plaatse van het vat in koude toestand • Het vat vult zich voor een klein gedeelte met water • De druk in zowel het watergedeelte (= de installatie) als het stikstofgedeelte is gelijk, oftewel 1,5 bar De verwarming gaat in bedrijf • Het expansiewater drukt het stikstofgas kussen verder samen. Hierdoor stijgt de druk in het verwarmingssysteem • De druk in zowel het watergedeelte als het stikstofgedeelte is gelijk, oftewel 2 bar De verwarming is in vol bedrijf • Er is een grote warmteafname, de ketel heeft een maximale warmteafgifte. De druk is nu gestegen tot ongeveer 0,5 bar onder de waarde waarop het overstortventiel opent • De druk in zowel het watergedeelte als het stikstofgedeelte is gelijk, oftewel 2,5 bar

51405G Varem CV expansievat 18 liter voor centraleverwarming
18 liter inhoud
maximaal 6 bar
Maat 415 x 270
temperatuur -10 tot max. 99 graden C.
Aansluiting bovenzijde 3/4"
Voordruk 1.5 bar.


51410G Varem CV expansievat 25 liter voor centraleverwarming
25 liter inhoud
maximaal 6 bar
Maat 290x460
temperatuur -10 tot max. 99 graden C.
Aansluiting bovenzijde 3/4"
Voordruk 1.5 bar.


51420G Varem CV expansievat 35 liter voor centraleverwarming
35 liter inhoud
maximaal 6 bar
Maat 320x500
temperatuur -10 tot max. 99 graden C.
Aansluiting bovenzijde 3/4"
Voordruk 1.5 bar.


51425G Varem CV expansievat 50 liter voor centraleverwarming
50 liter inhoud
maximaal 6 bar
Maat 381x555
temperatuur -10 tot max. 99 graden C.
Aansluiting bovenzijde 3/4"
Voordruk 1.5 bar.


51440G Varem CV expansievat 60 liter voor centraleverwarming
maximaal 10 bar
Maat 381x555
temperatuur -10 tot max. 99 graden C.
Aansluiting bovenzijde 3/4"
Voordruk 1.5 bar.


51445G Varem CV expansievat 80 liter voor centraleverwarming
maximaal 10 bar
Maat 451x732
temperatuur -10 tot max. 99 graden C.
Aansluiting bovenzijde 3/4"
Voordruk 1.5 bar.


51450G Varem CV expansievat 100 liter voor centraleverwarming
maximaal 10 bar
Maat 451x806
temperatuur -10 tot max. 99 graden C.
Aansluiting bovenzijde 3/4"
Voordruk 1.5 bar.


51455G Varem CV expansievat 150 liter voor centraleverwarming
maximaal 10 bar
Maat 451x1027
temperatuur -10 tot max. 99 graden C.
Aansluiting bovenzijde 3/4"
Voordruk 1.5 bar.

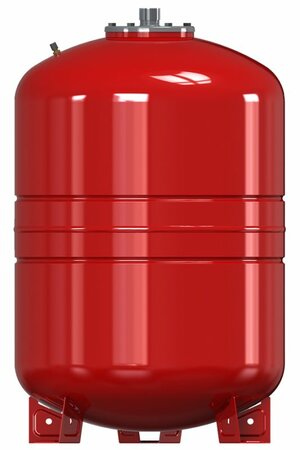

51460G Varem CV expansievat 200 liter voor centraleverwarming
maximaal 10 bar
Maat 550x1076
temperatuur -10 tot max. 99 graden C.
Aansluiting bovenzijde 3/4"
Voordruk 1.5 bar.

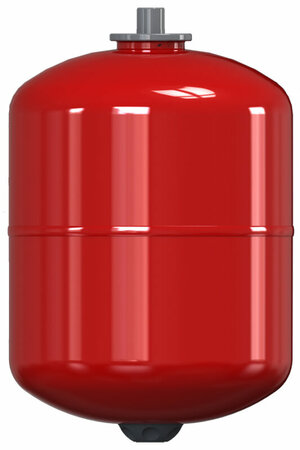

51650G Varem Solar expansievat 18 liter voor zonneboiler bestemd voor het heatpipe systeem.
18 liter inhoud
maximaal 8 bar
Maat 415 x 270
temperatuur -10 tot max. 130 graden C.
Aansluiting bovenzijde 3/4"
Voordruk 2.5 bar.


51652G Varem Solar expansievat 25 liter voor zonneboiler bestemd voor het heatpipe systeem vast membraan.
25 liter inhoud
maximaal 8 bar
Maat 460 x 290
temperatuur -10 tot max. 130 graden C.
Aansluiting bovenzijde 3/4"
Voordruk 2.5 bar.


51654G Varem Solar expansievat 40 liter voor zonneboiler bestemd voor het heatpipe systeem.
40 liter inhoud
maximaal 8 bar
Maat 580 x 320 mm
temperatuur -10 tot max. 130 graden C.
Aansluiting bovenzijde 3/4"
Voordruk 2 bar.


51656G Varem Solar expansievat 19 liter voor zonneboiler bestemd voor het heatpipe systeem.
19 liter inhoud
maximaal 8 bar
Maat 405 x 270
temperatuur -10 tot max. 130 graden C.
Aansluiting bovenzijde 3/4"
Voordruk 2.5 bar.


51658G Varem Solar expansievat 25 liter voor zonneboiler bestemd voor het heatpipe systeem.
25 liter inhoud
maximaal 10 bar
Maat 500 x 290
temperatuur -10 tot max. 130 graden C.
Aansluiting bovenzijde 3/4"
Voordruk 2.5 bar.


51660G Varem Solar expansievat 40 liter voor zonneboiler bestemd voor het heatpipe systeem uitwisselbaar membraan.
40 liter inhoud
maximaal 8 bar
Maat 580 x 320
temperatuur -10 tot max. 130 graden C.
Aansluiting bovenzijde 3/4"
Voordruk 2.5 bar.

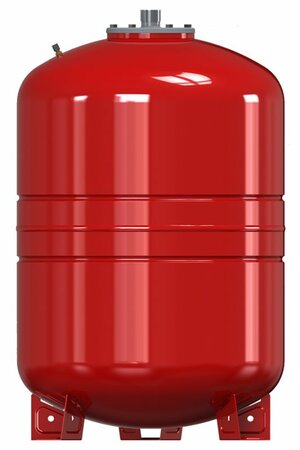

51662G Varem Solar expansievat 60 liter voor zonneboiler bestemd voor het heatpipe systeem uitwisselbaar membraan.
60 liter inhoud
maximaal 10 bar
Maat 730 x 380
temperatuur -10 tot max. 130 graden C.
Aansluiting bovenzijde 3/4"
Voordruk 2.5 bar.


51664G Varem Solar expansievat 80 liter voor zonneboiler bestemd voor het heatpipe systeem uitwisselbaar membraan.
80 liter inhoud
maximaal 10 bar
Maat 650 x 450
temperatuur -10 tot max. 130 graden C.
Aansluiting bovenzijde 3/4"
Voordruk 2.5 bar.


51666G Varem Solar expansievat 100 liter voor zonneboiler bestemd voor het heatpipe systeem uitwisselbaar membraan.
100 liter inhoud
maximaal 10 bar
Maat 725 x 454
temperatuur -10 tot max. 130 graden C.
Aansluiting bovenzijde 1"
Voordruk 2.5 bar.


51667G Varem Solar expansievat 200 liter voor zonneboiler bestemd voor het heatpipe systeem uitwisselbaar membraan.
200 liter inhoud
maximaal 10 bar
Maat 988 x 554
temperatuur -10 tot max. 130 graden C.
Aansluiting bovenzijde 1 1/2"
Voordruk 2.5 bar.
