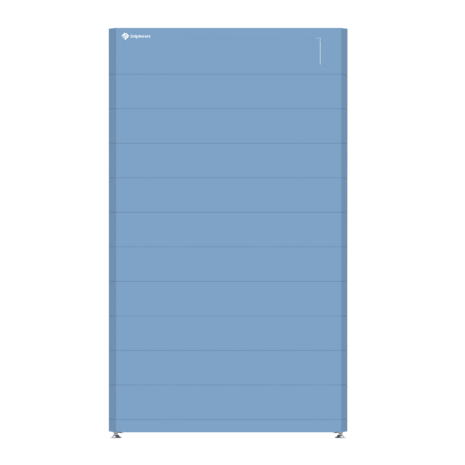

5,12 kWh per batterijmodule
Iedere APH 5.0 module voegt 5,12 kWh nominale opslagcapaciteit toe. Binnen één batterijtoren worden minimaal twee en maximaal tien batterijmodules geplaatst.
- 5,12 kWh nominale energie per module
- 100 Ah nominale capaciteit
- LiFePO4 / LFP celtechnologie
- Modulair en stapelbaar
- Minimaal 2 modules per AP-H toren
- Maximaal 10 modules per AP-H toren
- Maximaal 51,2 kWh per batterijtoren
- Geïntegreerde brandonderdrukking in iedere batterijmodule
Veilig ontwerp met geïntegreerde brandbeveiliging
Solplanet past in de AP-H serie duurzame LiFePO4-technologie toe. Daarnaast beschikt iedere batterijmodule over een geïntegreerde hete-aerosol brandbeveiligingsmodule die is ontworpen om een eventuele thermische runaway te onderdrukken.
- LiFePO4-celtechnologie met hoge thermische stabiliteit
- Brandbeveiliging geïntegreerd op moduleniveau
- Snelle brandonderdrukking
- Niet-corrosief blusprincipe
- Onderdeel van het intelligente AP-H batterijmanagementsysteem
- IP65 systeemontwerp voor toepassing binnen en buiten
Technische gegevens APH 5.0
| Product |
Solplanet APH 5.0 batterijmodule |
| Batterijchemie |
LiFePO4 / LFP |
| Nominale energie |
5,12 kWh |
| Nominale capaciteit |
100 Ah |
| Nominale modulespanning |
51,2 V |
| Afmetingen B × D × H |
circa 1040 × 250 × 150 mm |
| Gewicht |
circa 46 kg |
| Modules per toren |
2 – 10 |
| Maximale systeemstroom |
50 A laden / 50 A ontladen |
| Beschermingsgraad AP-H systeem |
IP65 |
| Brandbeveiliging |
Geïntegreerd in iedere batterijmodule |
Van 10,24 tot 51,2 kWh per toren
| Modules |
Model |
Nominale capaciteit |
Bruikbare capaciteit* |
| 2 |
APH5.0-S2 |
10,24 kWh |
9,72 kWh |
| 3 |
APH5.0-S3 |
15,36 kWh |
14,59 kWh |
| 4 |
APH5.0-S4 |
20,48 kWh |
19,45 kWh |
| 5 |
APH5.0-S5 |
25,60 kWh |
24,32 kWh |
| 6 |
APH5.0-S6 |
30,72 kWh |
29,18 kWh |
| 7 |
APH5.0-S7 |
35,84 kWh |
34,04 kWh |
| 8 |
APH5.0-S8 |
40,96 kWh |
38,91 kWh |
| 9 |
APH5.0-S9 |
46,08 kWh |
43,77 kWh |
| 10 |
APH5.0-S10 |
51,20 kWh |
48,64 kWh |
* Bruikbare energie volgens de opgegeven Solplanet testcondities bij 95% DoD, 0,2C laden/ontladen en 25 °C.
Uitbreidbaar AP-H batterijsysteem
Het modulaire concept maakt het mogelijk om met verschillende capaciteiten te werken zonder voor iedere opslagcapaciteit een ander batterijplatform nodig te hebben.
Bij uitbreiding van een bestaande batterijtoren moeten de geldende Solplanet installatievoorschriften worden gevolgd. Uitbreiding en inbedrijfstelling dient door een deskundige installateur te worden uitgevoerd.
De APH 5.0 batterijmodule kan niet zelfstandig op een hybride omvormer worden aangesloten. Voor iedere AP-H batterijtoren is een AP-H BCU/controller met base noodzakelijk.
Levensduur en rendement
| Round-trip efficiency AP-H systeem |
≥ 95% |
| Opgegeven levensduur |
6.000 cycli |
| DoD bij cyclustest |
90% |
| Laad-/ontlaadsnelheid cyclustest |
0,5C / 0,5C |
| Testtemperatuur |
25 °C |
| End of Life bij cyclustest |
70% resterende capaciteit |
Onderdeel van het Solplanet AP-H hoogvolt systeem
Voor een compleet AP-H batterijsysteem zijn de APH 5.0 batterijmodules, een AP-H BCU/Base en een compatibele Solplanet hybride omvormer nodig.
APH 5.0 batterijmodule bestellen?
Wilt u een nieuwe AP-H batterijtoren samenstellen of een bestaand AP-H systeem uitbreiden? TechniQ Energy helpt met de juiste combinatie van batterijmodules, controller, combiner en hybride omvormer.
